Estrutura de câmara fria

A câmara fria linear consiste em painel para câmara fria (painel sanduíche de PU), porta para câmara fria, unidade de condensação, evaporador (resfriador de ar), controlador de temperatura, cortina de ar, tubo de cobre, válvula de expansão e outros acessórios de refrigeração.

Aplicações em câmaras frias

A câmara fria é amplamente utilizada na indústria de alimentos, na indústria médica e em outras indústrias relacionadas.

Na indústria de alimentos, a sala fria é geralmente usada na fábrica de processos alimentares, matadouro, armazém de frutas e legumes, supermercado, hotel, restaurante, etc.

Na indústria médica, a sala fria é geralmente usada em hospitais, fábricas farmacêuticas, hemocentros, centros genéticos, etc.

Outras indústrias relacionadas, como fábrica de produtos químicos, laboratório, centro de logística, também precisam de câmara fria.

Em projetos de câmaras frigoríficas, os seguintes fatores devem ser totalmente considerados:

设计原则

1. Qual é a aplicação da sala fria?

Isso afetará a temperatura da sala fria necessária e a escolha da espessura do painel pu e do material coberto no painel.

2. Qual é o tamanho da sala fria?

Isso afetará a escolha da unidade de condensação e do resfriador de ar, com base na temperatura da sala fria.

3. Em que país a sala fria será localizada? E o clima?

Isso afetará a escolha da tensão e do condensador; se a temperatura estiver alta o ano todo, precisamos escolher o condensador com maior área de evaporação.

Aplicativo por exemplo		Temperatura do quarto
Frutas e vegetais		-5 a 10 ℃
Fábrica química, medicina		0 a 5 ℃
Sorvete, sala de armazenamento de gelo		-10 a -5 ℃
Armazenamento de carne congelada		-25 a -18 ℃
Armazenamento de carne fresca		-40 a -30 ℃

冷冻冷藏选型

速冻库配比

Parâmetro

Marca	Changxue ou OEM / ODM
Tamanho	Personalizado
Temperatura	-50 ° C a 50 ° C
Voltagem	380V, 220V ou personalizado
Peças principais	Painel sanduíche de poliuretano (PU)
	Porta do quarto frio
	Unidade de condensação - alemão Bitzer, americano Emerson, GREE, etc.
	Refrigerador de ar - GREE, Gaoxiang, Jinhao, etc.
Acessórios	Válvulas, tubo de cobre, tubo de isolamento térmico, arame, tubo de PVC para arame, cortina de porta em PVC para porta de correr, luz LED, interruptor, eletrodo, fita isolante, cinto, etc.
Certificação	ISO9001: 2015, BV, GV, TÜV

Painel para câmara fria

Usamos material livre de flúor, é mais favorável ao meio ambiente. Nossos painéis para câmaras frigoríficas podem atingir o nível B2 à prova de fogo.

O painel de poliuretano é espumado por alta pressão com densidade de 38-42 kg / m3. Portanto, o isolamento térmico será bom.

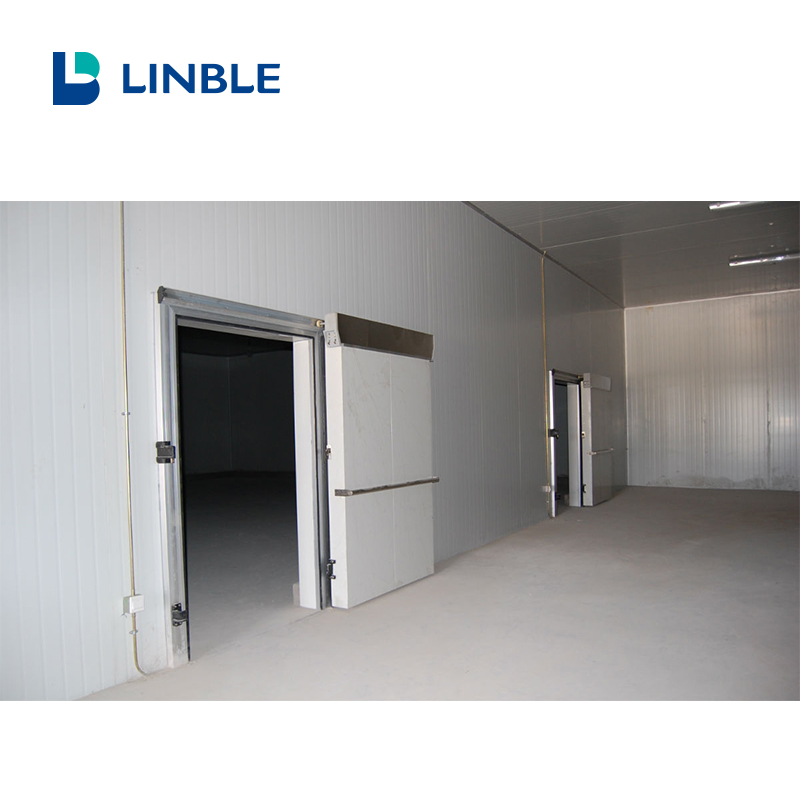

Porta do quarto frio

Temos diferentes tipos de porta para câmaras frigoríficas, como porta articulada, porta deslizante, porta livre e outros tipos de portas, de acordo com sua exigência.

制冷机组

Unidade de condensação

Usamos o compressor mundialmente famoso como o alemão Bitzer, o americano Emerson, etc.

É fácil operar o controlador digital automático de alta precisão com alta eficiência.

冷风机 371-220

Evaporador (Refrigerador de ar)

Modelo:

Série DD, série DJ, série DL.

A série DD é adequada para temperatura média;

A série DJ é adequada para baixa temperatura;

A série DL é adequada para alta temperatura.

Acessórios de refrigeração

(1) Controlador de temperatura

Tipo famoso: Itália Dixell com DELIXI ou LG coreano, Schneider francês

(2) peças da válvula

Marca famosa: Dinamarca Danfoss

(3) Tubo de cobre e conexão

(4) Tubo de isolamento térmico, fio, tubo de PVC, cortina de porta de PVC para porta de correr, luz LED, interruptor, eletrodo, fita isolante, cinto, etc.

Etapa 1: painel de piso
Etapa 2: painel de parede
Etapa 3: painel de teto

Cada painel será marcado de acordo com o desenho e conectado por bloqueios de came. Cada painel possui junta seca de lingüeta e ranhura, basta travar diferentes painéis e selá-los com selante.

Para segurança e estabilidade de uma grande câmara fria, forneceremos acessórios para tornar o painel do telhado fixo à estrutura de aço fora da câmara fria. Existem cabeça de cogumelo, haste de parafuso e peças de regulagem ou outros acessórios com a mesma função de acordo com a situação da câmara fria.

Painéis de câmara fria (painel sanduíche de PU) e portas serão embalados por filme de PVC, equipamentos de refrigeração serão embalados por caixa de madeira.

Temos empresas de transporte profissionais como MSK, CSCL, CNC, COSCO, APL para nos apoiar na remessa. Suas cargas serão entregues a você com segurança e rapidez. Também escolheremos a maneira mais adequada e o menor custo de entrega para você.
